Công trình Xuka Long Hải có nhiều cụm tấm pin phân bố dọc một mái tôn dài, cùng hai inverter và bốn khối pin lưu trữ ở khu vực thiết bị. Bộ ảnh từ trên cao và trong nhà giúp nhìn rõ hai phần quan trọng của phương án: chia vùng trên mái và tập trung điều khiển.
Các cụm pin dọc theo chiều dài công trình

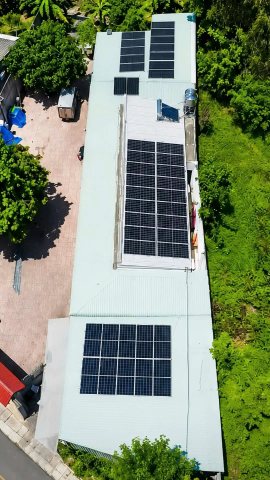

Góc chụp trên cao cho thấy mái có hình dạng thuôn dài, các mô-đun được bố trí thành nhiều cụm ở những đoạn khác nhau. Giữa các cụm vẫn có khoảng mái trống. Cây xanh bao quanh, lối đi và các phần công trình bên cạnh tạo nên bối cảnh cần khảo sát khi tổ chức thi công và bảo trì.
Điểm đáng chú ý là dàn pin không nằm trong một khối duy nhất. Khi quản lý hệ thống kiểu này, cần có sơ đồ xác định mỗi vùng mái, tuyến dây và inverter tiếp nhận tương ứng. Vị trí cây, khác biệt cao độ và lối tiếp cận từng cụm nên được ghi nhận rõ để thuận tiện kiểm tra khi dữ liệu của các vùng có chênh lệch.
Hai inverter và bốn khối lưu trữ
Ảnh thiết bị ghi nhận hai inverter treo trên cùng mảng tường theo chiều dọc. Các hộp và tủ điện bố trí xung quanh, phía dưới có bốn khối lưu trữ dạng đứng đặt cạnh nhau. Máng dây chạy ngang, các tuyến cáp dẫn xuống cụm pin được nhìn thấy ở phần giữa.
Số lượng thiết bị là đặc điểm thể hiện trực tiếp trong ảnh, còn tổng công suất và dung lượng phải đối chiếu với model và cấu hình thực tế. Với nhiều khối lưu trữ, người phụ trách nên được bàn giao sơ đồ nhận diện từng bộ phận, hướng dẫn quan sát chỉ báo và cách ghi lại trạng thái khi cần hỗ trợ. Khoảng không gian phía trước cần được quản lý theo yêu cầu lắp đặt và thao tác của hệ thống.
Đọc dữ liệu theo từng phần hệ thống
Một phương án gồm nhiều cụm mái và nhiều thiết bị nên có cách theo dõi rõ từ đầu. Hồ sơ vận hành cần giải thích màn hình nào thể hiện dữ liệu chung, dữ liệu từng inverter được xem ở đâu và các khối lưu trữ được quản lý như thế nào. Điều này giúp người sử dụng tránh cộng hoặc so sánh những số liệu không cùng ý nghĩa.
Nhu cầu sử dụng cần được mô tả bằng danh sách tải thực tế và thời gian hoạt động. Nếu có yêu cầu cấp điện ưu tiên khi mất lưới, phạm vi mạch và giới hạn tải phải được xác định trong thiết kế. Sau khi có dữ liệu, nên xem điện phát, điện dùng và nạp xả theo cùng chu kỳ, đồng thời ghi chú lịch vệ sinh, thay đổi bóng cây hoặc thay đổi tải để việc kiểm tra các vùng mái có cơ sở.
